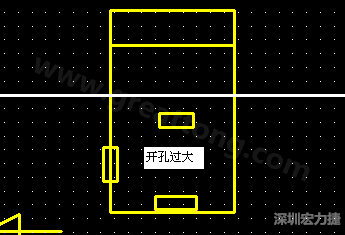

PCB设计时后焊元件焊盘开孔过大容易使焊锡流进插座造成短路。下面
深圳宏力捷跟大家来探讨一下解决这个问题的方法。
分析：此为后焊元件，焊接时需把PCB反过来焊，焊锡会顺着元件管脚流到元件里面造成内部短路。
对策：把原0.9X2.5MM的孔更改为0.6X2.5MM(已最小)。
思考：此元件的脚很薄只有0.2MM，但把孔改小后的PCB制作很困难，因为过于细长的孔模具很容易冲断针，因此元件选择的时候需要认真确认，否则后序会很被动。
