经?；嵊龅娇突Ы邪锩Υ覲CB文件中把BOM清单导出来，为了方便有这样需求的朋友，接下来深圳PCB设计公司-深圳宏力捷电子为大家分享PADS导BOM表及坐标的方法。

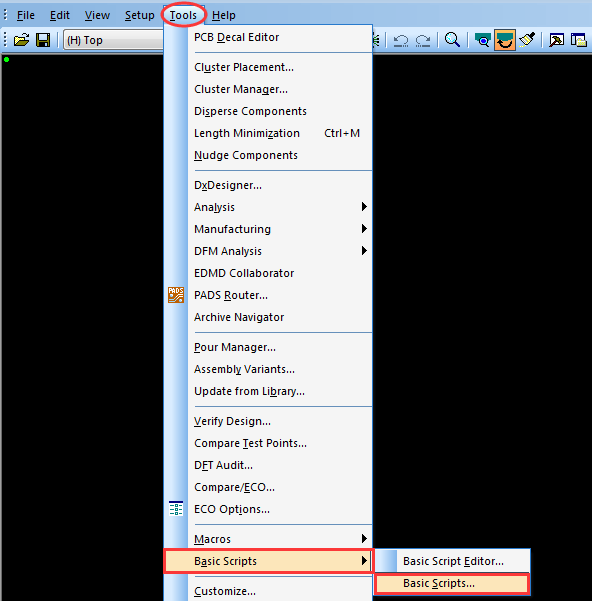

1. 用PADS打开需要导出BOM的PCB图文件，然后，打开“Basic Scripts”。

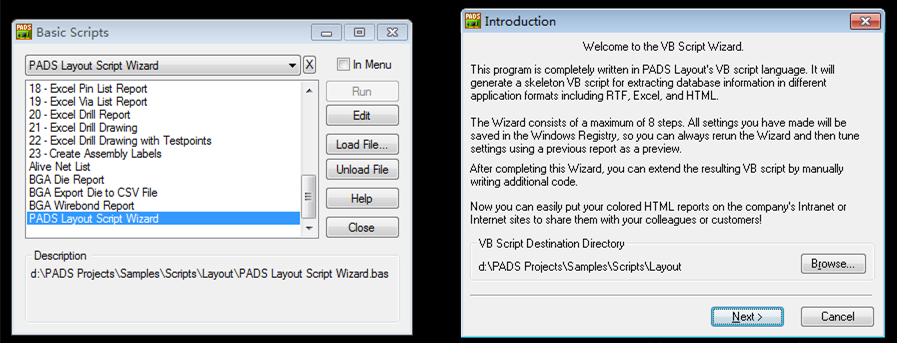

点击之后，显示如下弹出框：

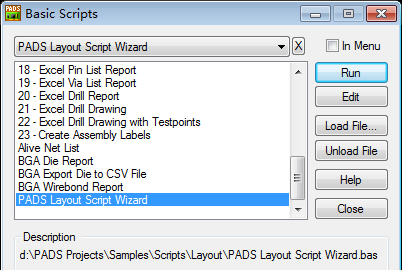

2. 选择“PADS Layout Script Wizard”，然后点“Run”。

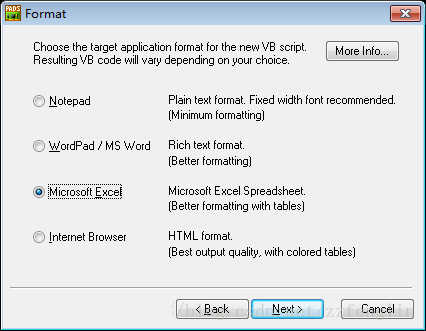

3. 继续点击下一步，配置“Format”。
选择“Microsoft Excel”。

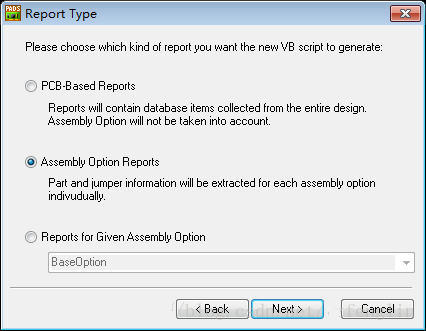

4. 继续点击下一步，配置“Report Type”。
如上图所示选择“Assembly Option Reports”。

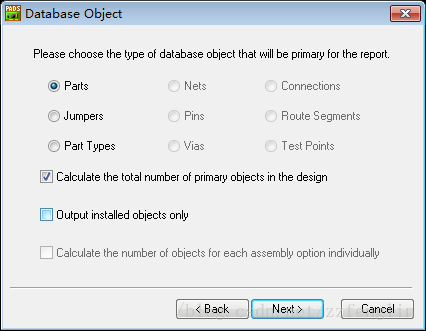

5. 继续点击下一步，配置“Database Object”。
按照上图所示进行选择配置即可。

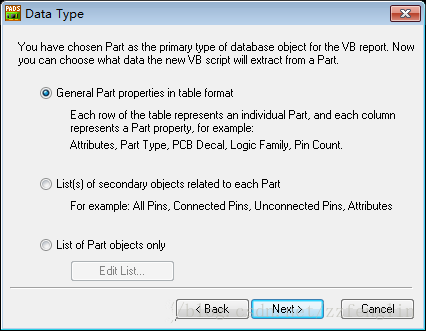

6. 继续点击下一步，配置“Data Type”。
按照如上图所示进行选择配置即可。

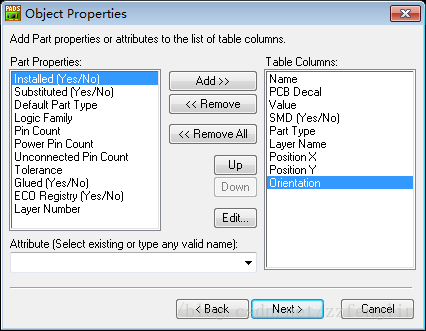

7. 继续点击下一步，配置“Object Properties”。
可以根据自己的情况，将左侧“Part Properties”中需要的条目“Add”到右侧的“Table Columns”中，右侧的条目就是导出BOM后Excel表格中显示的条目。
8. 继续点击下一步，配置“Report Options”。
按照如上图所示选择配置即可。

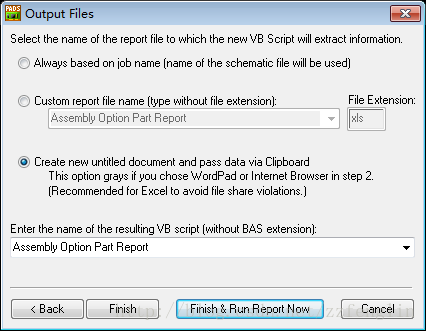

9. 继续点击下一步，配置“Output Files”。
按照如上图所示选择配置即可，配置完成后，点击“Finish”，即可生成新的配置选项：

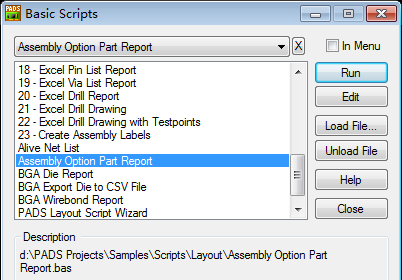

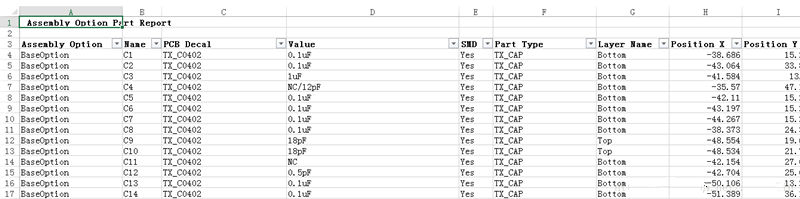

10. 上图中的“Assembly Option Part Report”就是我们刚刚配置好的，选中这一条，然后点击“Run”，即可导出我们需要的BOM文件：
这样，我们通过PADS工具打开PCB文件，然后配置脚本文件来生成我们需要的BOM表格文件的方法就演示完了。
