PCB设计是集成电路应用设计中一个至关重要的环节。设计结果的优劣直接影响整个设计功能。因此，合理高效的PCB Layout是芯片电路设计调试成功中至关重要的一步。接下来深圳PCB设计公司宏力捷电子为大家介绍PCB Layout的设计要点。

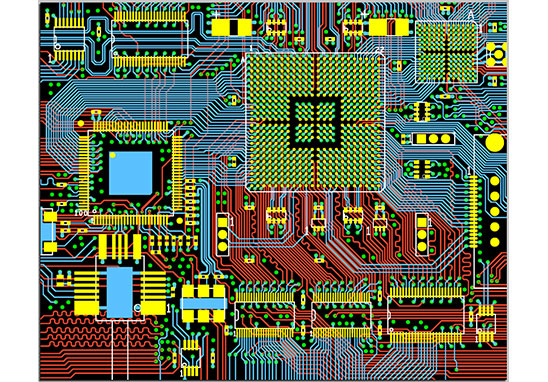

PCB Layout的设计要点
元器件封装选择

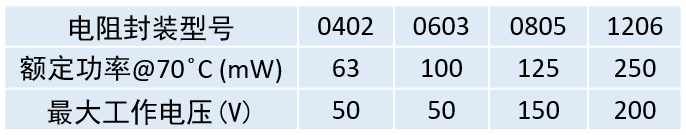

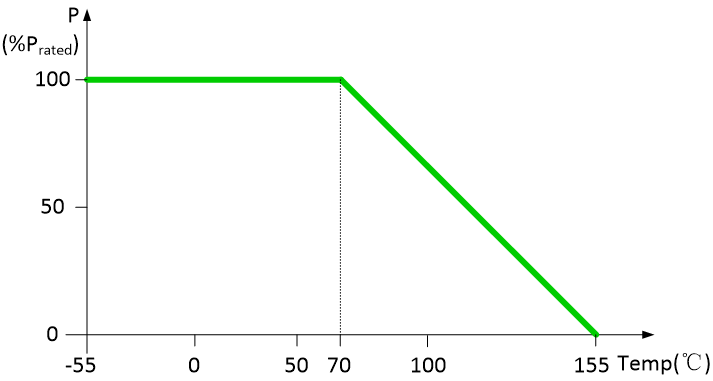

电阻选择: 所选电阻耐压、最大功耗及温度不能超出使用范围。
电容选择: 选择时也需要考虑所选电容的耐压与最大有效电流。
电感选择: 所选电感有效值电流、峰值电流必须大于实际电路中流过的电流。
电路设计常见干扰
串扰: 设计线路平行走线距离过长时, 导线间的互容、互感将能量耦合至相邻的传输线?？梢酝ü韵路椒跎俅庞跋欤?/span>
1、加入安全走线

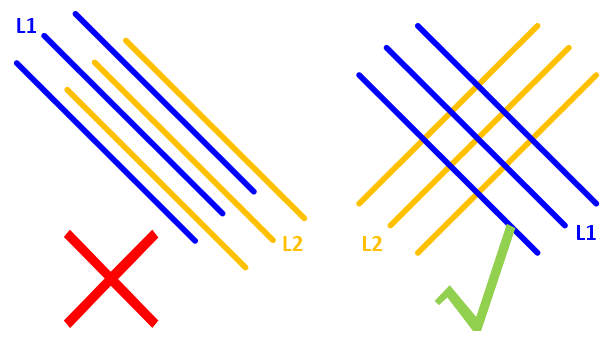

2、实际时尽量让相邻走线互相垂直

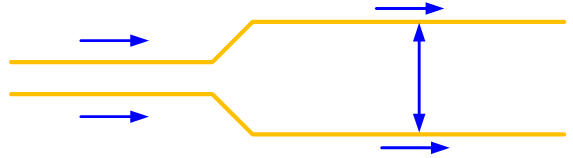

3、每走一段距离的平行线，增大两者间的间距

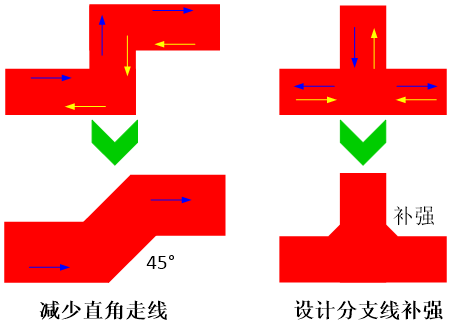

反射:由于布线的弯角、分支太多造成传输线上阻抗不匹配，可以通过减少线路上的弯角及分支线或者避免直角走线及分支线补强来进行改善。
确定接地方式

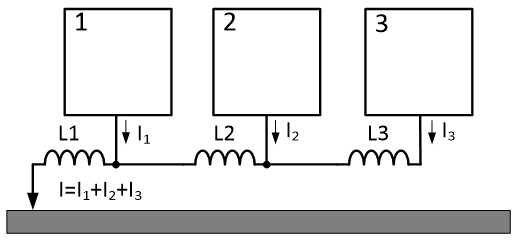

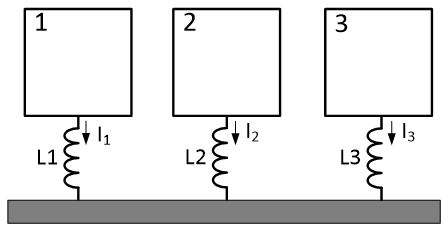

单点接地(适用于低频电路)：所有的电路接地线接到公共地线同一点， 接线简单且减少地线回路相互干扰。
,
多点接地(适用于多层板电路/高频电路)：系统内部各部分就近接地，提供较低的接地阻抗。
增加滤波、旁路电容

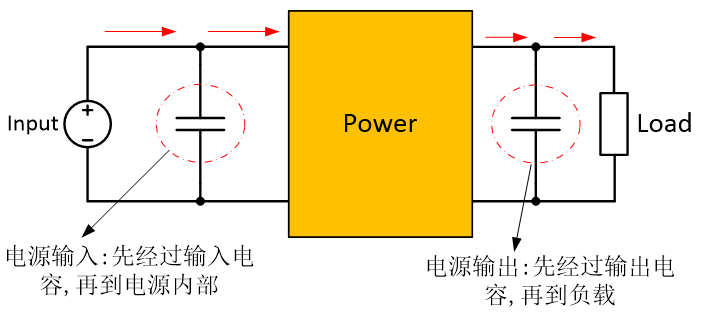

为保证输入/输出电压稳定，增加输入/输出电容。

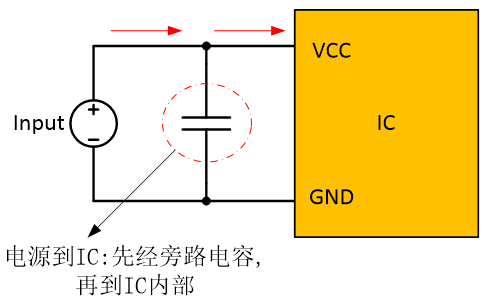

在电源和IC间增加旁路电容，以保证输入电压稳定并滤除高频噪声。
阻抗位置设计

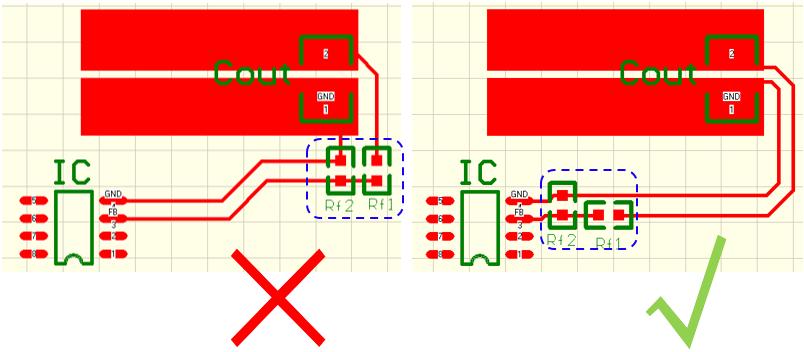

相对来说阻抗越高的位置, 越容易被干扰。如下为一同步降压芯片的PCB阻抗位置设计。
