在电子产品制造领域，合理的拼板设计与分板工艺直接影响生产效率和产品质量。作为拥有20余年PCBA加工经验的深圳宏力捷电子，我们将为您解析专业级拼板分板的核心要点。

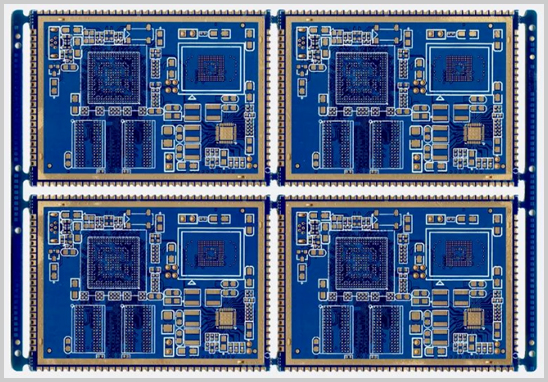

一、PCBA拼板设计规范
1. 标准化尺寸匹配
- 根据SMT设备进板规格设计拼板尺寸
- 常规建议拼板尺寸控制在250mm×150mm以内
- 保留≥5mm工艺边并设置定位孔
2. V-CUT与邮票孔设计
- V型槽适用于直线分板，深度控制在板厚1/3
- 邮票孔设计需保持0.8-1.2mm间距
- 混合式设计满足异形板分板需求
3. 元件布局优化
- 关键元件距离分板线≥3mm
- 避免在分板线附近放置精密元器件
- 特殊元件需预留应力缓冲空间
二、自动化分板工艺流程
宏力捷配备全自动分板设备，实现高精度分板：
1. 激光分板机：±0.05mm精度，无机械应力
2. 铣刀分板系统：支持复杂形状分板
3. 在线AOI检测：实时监控分板质量
三、分板工艺质量控制要点
1. 分板后毛刺控制≤0.2mm
2. 板边平整度误差＜0.1mm/m
3. 实施100%电性能测试
4. 显微检测焊点完整性
四、宏力捷技术优势
- 20年工艺数据库支持智能拼板设计
- 日产能达500万点位的SMT生产线
- IPC-A-610G标准品控体系
- 支持1-40层高精密板加工
通过科学的拼板设计和专业分板工艺，我们成功帮助客户实现：
- 材料利用率提升15-25%
- 贴片效率提高30%
- 产品不良率降低至0.8%以下
